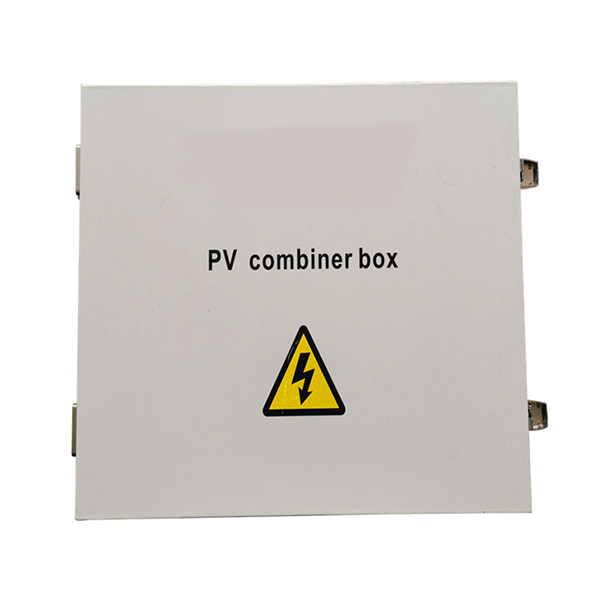

PV Array String DC Combiner Box May pangkalahatang proteksyon tulad ng pag-iwas sa counterattack, overcurrent na proteksyon, overvoltage na proteksyon at kidlat.
Ang PV Array String DC Combiner Box ay ginagamit upang bawasan ang mga connecting wire sa pagitan ng PV module at isang inverter o controller, gawing madali ang pagpapanatili, bawasan ang pagkawala at pagbutihin ang kaligtasan at pagiging maaasahan ng produkto. Ang PV combiner box na ginawa namin ay mayroong lahat ng function sa itaas at nagbibigay sa mga user ng kumpletong solusyon para sa PV power generation system.
1) Dalawang grupo ng mga independiyenteng PV array input at output para sa flexible application sa magkaibang koneksyon
mga scheme;
2) Maramihang PV input array na ang bawat isa ay may pinakamataas na kasalukuyang 10A;
3) Isang mataas na boltahe na fuse na ibinigay para sa pag-iwas sa counterattack ng bawat PV input array;
4) Isang espesyal na high-voltage lightning protection device para sa PV module;
5) Isang espesyal na high-voltage circuit breaker para sa kontrol ng output ng PV module;
6) Isang antas ng proteksyon ng IP65 para matugunan ang pangangailangan ng panlabas na pag-install.
| Modelo | 4 na paraan | 6 na paraan | 8 paraan | 10 paraan |
| Input ang data | ||||
| Bilang ng mga array ng PV input | 4 | 6 | 8 | 10 |
| Maximum na kasalukuyang ng bawat PV input array | 10A | |||
| Puse para sa bawat PV input array | 10A | |||
| Numero ng wire ng bawat PV input array | PG7.4mm² | |||
| Output data | ||||
| Bilang ng output channel | 1 | 2 | ||
| Pinakamataas na kasalukuyang output | 40A | 60A sa lahat(30A output channel) | 80A sa lahat(40A output channel) | 100A sa lahat(50A output channel) |
| Numero ng wire ng bawat channel ng output | PG16,8mm2 para sa bawat output channel | PG16,10mm2 para sa bawat output channel | PG16,10mm2 para sa bawat output channel | PG16,12mm2 para sa bawat output channel |
| Pinakamataas na boltahe ng output | 800VDC | |||
| DC output circuit breaker | Magagamit | |||
| Iba pang data | ||||
| Proteksyon | IP65 | |||
| Temperatura | -30℃~+60℃ | |||
| Reference weight(net/gross weight) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensyon ng kagamitan D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Dimensyon ng packaging D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Paraan ng paglamig | Natural na paglamig | |||
| Proteksyon ng surge | Magagamit | |||
| Numero ng ground wire | ≥6mm2 | |||
